Hilfe für das Applet DSR

Kurzbeschreibung:

Dieses Applet simuliert den DSR-Algorithmus. Der Benutzer führt die einzelnen Schritte selbst durch. Bevor ein Knoten Pakete an einen anderen Knoten versenden kann, muß ein Route Request durchgeführt werden (Button ROUTE DISCOVERY). Erst danach können Pakete versendet werden (Button Sende Paket). Hat sich die Topologie zwischen Discovery und Senden verändert, so ist der weg u.U. nicht mehr optimal oder die Route kann gar nicht mehr verwendet werden. Falls auf der geplanten Route Verbindungen nicht mehr verfügbar sind, werden Error-Pakete an den Sender zuückgeschickt, der Cache entsprechend verändert. Mit dem Button Lösche Caches können die Caches aller Knoten gelöscht werden. Hiermit wird das Applet in den Anfangszustand zurückversetzt.

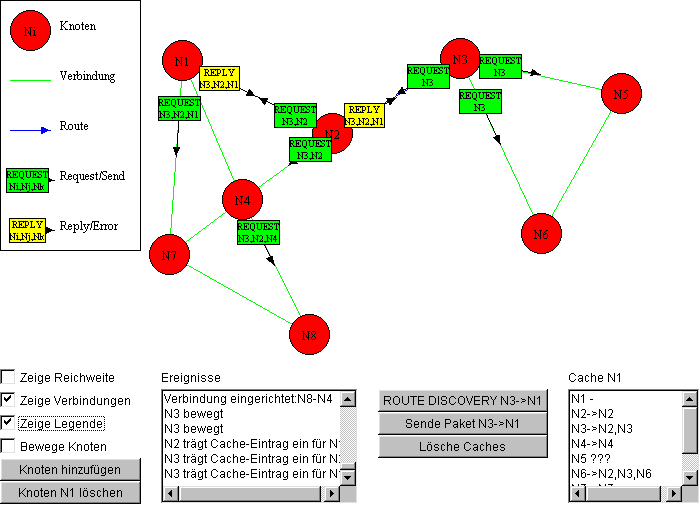

Screenshot:

Bedienelemente:

	Wenn gesetzt, wird für jeden Knoten der Kommunikationsbereich angezeigt.
	Wenn gesetzt, werden Verbindungen zwischen Knoten dargestellt.
	Zeigt die Bedeutung der Symbole.
	Wenn gesetzt, werden die Knoten automatisch bewegt.
	Fügt einen Knoten hinzu.
	Löscht einen selektierten Knoten.
	Klicken auf Knoten mit der linken Maustaste selektiert einen Knoten. Damit wird der Cache angezeigt.
	Klicken auf zwei Knoten direkt hintereinander mit der linken Maustaste zeigt die aktuelle Route zwischen den Knoten an (falls diese durch die Cache-Einträge vorliegt). Nachdem zwei Knoten angeklickt wurden, kann ein Route Request durchgeführt werden und danach Pakete versendet werden.
	Ziehen eines Knotens mit der linken Maustaste verschiebt den Knoten.
	Führt ein Route Request zwischen zwei selektierten Knoten durch.
	Sendet ein Paket zwischen zwei selektierten Knoten. Hierzu muss der erste Knoten einen entsprechenden Cache-Eintrag besitzen.
	Löscht alle Cache-Einträge.
